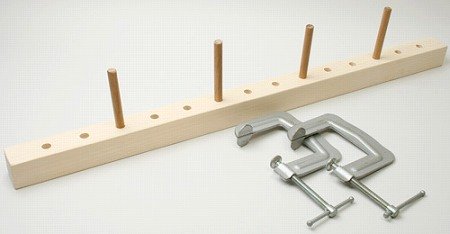

こんな感じでテーブルにセットして使います。Cクランプが留まるテーブルならOK。 丸棒は差し込んでいるだけなので、取り外し可能です。なので、編み始めは広めにセット。編み進んできたら狭める事ができます。^^ 取付けるテーブル幅に合わせて角材の長さを決めます。 |
|
↑クリックすると印刷用の図面PDFファイルが開きます。 |
4cm×4cmの角材。長さは取付けるテーブルの幅と一緒。例えばテーブルの幅が75cmの場合、角材の長さは75cm。材質は杉で作りましたが、杉と同じくらいの強度があればOK。小口のサイズは4cm×4cm以上が良いでしょう。丸棒は少々強度が必要になるのでφ12mmのチーク材を使いました。柔らかめの木材でしたら、棒の直径を太いものにしましょう。 角材にφ12mmのドリルで5cm間隔で穴を開ける。75cm幅だと14個の穴。穴は10個あれば十分足ります。深さは3cm以上。貫通させてもOK。 丸棒材はφ12mmのチーク材を13cmに切る。これを4本。 最後に紙やすりを掛けて角を落として出来上がり。 |
Cクランプ#2.5 |
Cクランプ#3 |
Cクランプ#4 |
|
有効寸法 | 63mm | 75mm | 100mm |
顎の深さ | 66mm | 38mm | 46mm |
